راهنمای جامع عیب‌یابی و تعویض ابزار خودکار (ATC) در ماشین‌های CNC
تعویض‌کننده ابزار خودکار (ATC) یکی از بخش‌های کلیدی در ماشین‌آلات CNC است که با خودکارسازی فرآیند تعویض ابزار، بهره‌وری و سرعت تولید را به طور چشمگیری افزایش می‌دهد. این سیستم، نیاز به مداخله دستی را کاهش داده و دقت و کارایی عملیات را بهبود می‌بخشد.
با این حال، خرابی‌های ATC می‌توانند باعث توقف تولید و ایجاد اختلال در فرآیندهای صنعتی شوند. در این مقاله، به بررسی مشکلات رایج ATC،روش‌های عیب‌یابی وراهکارهای رفع آن‌هاخواهیم پرداخت. همچنین،مراحل عملکرد تعویض ابزار خودکار را به‌طور کامل توضیح خواهیم داد تا بتوانید این فرآیند را بهتر درک کرده و در صورت بروز مشکل، به‌درستی اقدام کنید.
تعویض ابزار خودکار (ATC) چیست و چگونه کار می‌کند؟
تعویض ابزار خودکار (ATC - Automatic Tool Changer)یک سیستم مکانیزه در دستگاه‌های CNC است که امکان تعویض سریع و خودکار ابزارها را فراهم می‌کند. این فناوری، فرآیند تولید را بهینه‌تر، سریع‌تر و دقیق‌تر کرده و نیاز به مداخله دستی را کاهش می‌دهد. با استفاده ازATC، دستگاه می‌تواند بر اساس نوع عملیات، ابزار مناسب را بدون توقف و با کمترین تأخیر انتخاب و تعویض کند.
چرا ATC اهمیت دارد؟
- افزایش سرعت تولید: تعویض ابزار بدون توقف دستگاه و در کمترین زمان انجام می‌شود.
- بهبود دقت: حذف خطای انسانی در فرآیند تعویض ابزار.
- کاهش هزینه‌های عملیاتی: کاهش نیاز به نیروی انسانی برای تعویض ابزار.
- اجرای عملیات پیچیده: امکان استفاده از چندین ابزار مختلف در یک فرآیند کاری.
نحوه عملکرد ATC
- سیستم ATC ابزارها را در یک مخزن ابزار (Magazine) ذخیره می‌کند. هنگامی که نیاز به تعویض ابزار باشد، دستگاه فرمان تعویض ابزار را صادر می‌کند.
- بازوی مکانیکی (Gripper Arm) ابزار فعلی را از اسپیندل (Spindle) خارج می‌کند.
- ابزار جدید از مخزن ابزار انتخاب شده و در اسپیندل قرار می‌گیرد.
- دستگاه موقعیت ابزار جدید را تنظیم کرده و عملیات ادامه پیدا می‌کند.
انواع مکانیزم‌های تعویض ابزار در ATC

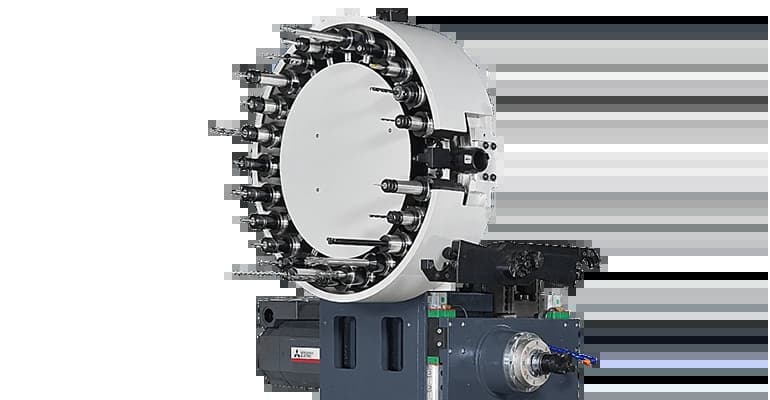

- سیستم چرخشی (Carousel ATC): ابزارها روی یک صفحه چرخان قرار دارند و بازوی مکانیکی ابزار موردنظر را انتخاب می‌کند.
- سیستم زنجیره‌ای (Chain ATC): ابزارها به یک زنجیر متصل شده‌اند و با حرکت زنجیر، ابزار مناسب به موقعیت تعویض می‌رسد.
- سیستم خطی (Linear ATC): ابزارها در یک خط ثابت قرار دارند و بازوی متحرک ابزار موردنظر را برمی‌دارد.
چالش‌های ATC
- نیاز به دقت بالا: ابزارها باید دقیق در محل خود قرار گیرند تا فرآیند تعویض بدون مشکل انجام شود.
- نگهداری و تعمیرات: مکانیزم ATC ممکن است به دلیل فرسودگی قطعات یا خطاهای مکانیکی دچار اشکال شود.
- هزینه اولیه بالا: دستگاه‌های مجهز به ATC معمولاً هزینه بیشتری نسبت به دستگاه‌های CNC معمولی دارند.
مشکلات رایج ATC و راه‌حل‌ها
در سیستم‌های تعویض خودکار ابزار (ATC)، مشکلات مختلفی ممکن است عملکرد صحیح دستگاه را مختل کنند. این ایرادات معمولاً به دلیل آلودگی، فرسودگی قطعات، ناهماهنگی تنظیمات یا نقص در سیستم پنوماتیک و سنسورها ایجاد می‌شوند.
شناسایی علائم و یافتن راه‌حل‌های مناسب می‌تواند از توقف‌های ناگهانی دستگاه جلوگیری کرده و بهره‌وری را افزایش دهد. در ادامه، برخی از مشکلات رایج ATC و راهکارهای پیشنهادی برای رفع آن‌ها بررسی شده است.
۱. نشستن نادرست ابزار
علائم: ابزار به درستی دراسپیندل یامخزن ابزار قرار نمی‌گیرد.
دلایل:
- وجود کثیفی یا آلودگی در گیره ابزار یا اسپیندل.
- فرسودگی گیره‌ها یا مخروطی اسپیندل.
راه‌حل:
- گیره ابزار و اسپیندل را با پارچه تمیز و محلول مناسب پاک کنید.
- قطعات فرسوده را بررسی کرده و در صورت لزوم تعویض کنید.
نکته: این مشکل معمولاً با انجام نگهداری منظم و پاک‌سازی دوره‌ای قطعات قابل پیشگیری است.
۲. گیرکردن ابزار در اسپیندل
علائم: ATC قادر به جدا کردن ابزار از اسپیندل نیست.
دلایل:
- فشار هوای ناکافی
- خرابی کشش‌میله یا فنرهای اسپیندل.
راه‌حل:
- فشار هوا را مطابق مشخصات دستگاه تنظیم کنید.
- کشش‌میله و فنرها را بررسی کرده و در صورت نیاز تعویض کنید.
نکته: تنظیم صحیح فشار هوا و بررسی دوره‌ای سیستم پنوماتیک می‌تواند از بروز این مشکل جلوگیری کند.
۳. ناهماهنگی بازوی ATC
علائم: بازوی ATC نمی‌تواند ابزار را به درستی بگیرد.
دلایل:
- ناهماهنگی یا خمیدگی بازو.
- تنظیمات اشتباه در برنامه CNC
راه‌حل:
- بازوی ATC را طبق دستورالعمل سازنده تنظیم کنید.
- تنظیمات برنامه CNC را بررسی و اصلاح کنید.
نکته: بازوی ATC باید به‌طور دقیق و متعادل عمل کند، هرگونه لقی یا عدم تطابق می‌تواند باعث عملکرد نادرست شود.
۴. مشکلات مربوط به سنسورها
علائم: دستگاه نمی‌تواند موقعیت ابزار را به درستی تشخیص دهد.
دلایل:
- خرابی یا ناهماهنگی سنسورها.
- اتصالات شل در سیم‌کشی.
راه‌حل:
- عملکرد سنسورها را بررسی کنید.
- تمامی اتصالات الکتریکی را محکم کنید.
نکته: سنسورها نقش کلیدی در عملکرد ATC دارند، بنابراین بررسی مداوم و تست عملکرد آن‌ها ضروری است.
۵. آلارم عمومی تعویض ابزار
علائم: نمایش آلارم عمومی مربوط به خرابی ATC.
دلایل:
- مشکلات مختلف مانند خطاهای توالی، خرابی سنسورها یا مشکلات پنوماتیک.
- اتصالات شل در سیم‌کشی.
راه‌حل:
- پیام‌های تشخیصی دستگاه را بررسی کنید.
- هر مرحله از فرآیند ATC را برای یافتن خطا مرور کنید.
نکته: آلارم‌های ATC می‌توانند دلایل متنوعی داشته باشند، بنابراین استفاده از دفترچه راهنمای دستگاه و بررسی دقیق کدهای خطا به یافتن سریع‌تر مشکل کمک می‌کند.
بیشتر مشکلات ATC ناشی از فرسودگی قطعات، خطاهای مکانیکی، فشار هوای نامناسب یا تنظیمات اشتباه CNC هستند. با نگهداری منظم، بررسی دوره‌ای قطعات و اصلاح تنظیمات ، می‌توان از بروز این مشکلات جلوگیری کرده و عملکرد بهینه دستگاه را تضمین کرد.
نکات مهم در عیب‌یابی ATC
عیب‌یابی سیستم تعویض خودکار ابزار (ATC) نقش مهمی در حفظ عملکرد بهینه دستگاه‌های CNC دارد. مشکلات این سیستم می‌توانند به دلایل مختلفی مانند کدهای خطا،انسدادهای فیزیکی، نقص در سیستم‌های پنوماتیک یا هیدرولیک و حتی تنظیمات نادرست رخ دهند.
برای شناسایی و رفع این مشکلات، استفاده از روش‌های عیب‌یابی دقیق و نگهداری پیشگیرانه ضروری است. در ادامه، نکات کلیدی برای تشخیص و حل مشکلات ATC بررسی شده است.
1. مرور کدهای خطا
از دفترچه راهنمای دستگاه برای تحلیل و تشخیص کدهای خطا استفاده کنید. این کدها اطلاعات دقیقی درباره نوع مشکل و محل وقوع آن در سیستم ATC ارائه می‌دهند.
2. بررسی انسدادهای فیزیکی
- وجود موانع یا ذرات خارجی در مکانیزم ATC می‌تواند عملکرد سیستم را مختل کند.
- تمامی اجزای مکانیکی را از نظر وجود انسداد یا سایش غیرعادی بررسی کنید.
3. کنترل سیستم‌های پنوماتیک و هیدرولیک
- فشار سیستم‌های پنوماتیک و هیدرولیک را بررسی کنید.
- در صورت وجود شیلنگ‌های آسیب‌دیده یا نشتی هوا، آن‌ها را تعویض کنید.
- فشار نامناسب در این سیستم‌ها می‌تواند اختلالات جدی در عملکرد ATC ایجاد کند.
4. اجرای تست دستی
- فرآیند ATC را در حالت دستی اجرا کنید.
- این کار به شناسایی دقیق مرحله‌ای که مشکل در آن رخ می‌دهد کمک می‌کند.
5. نگهداری پیشگیرانه
- مشکلات متداول را ثبت کرده و برنامه‌های نگهداری پیشگیرانه را اجرا کنید.
- سرویس و نظافت دوره‌ای قطعات، عمر مفید دستگاه را افزایش داده و از خرابی‌های ناگهانی جلوگیری می‌کند.
با رعایت این نکات، می‌توانید مشکلات ATC را سریع‌تر شناسایی و رفع کنید و از توقف‌های ناگهانی در تولید جلوگیری نمایید.
زمان نیاز به کمک تخصصی
- تماس با تکنسین متخصص یا سازنده دستگاه
در صورتی که مراحل عیب‌یابی نتیجه‌بخش نبود و مشکل همچنان ادامه داشت، با تکنسین متخصص یا سازنده دستگاه تماس بگیرید تا راهنمایی‌های دقیق‌تری دریافت کنید.
- گزارش کدهای خطا، علائم و اقدامات انجام‌شده
برای تسریع روند تشخیص مشکل، هنگام تماس با متخصص کدهای خطا، علائم مشاهده‌شده و تمامی اقداماتی که تاکنون انجام داده‌اید را ارائه دهید. این اطلاعات به آن‌ها کمک می‌کند تا مشکل را سریع‌تر شناسایی و راه‌حل مناسب را ارائه کنند.
نگهداری پیشگیرانه ATC
- تمیزکاری منظم
اسپیندل و گیره ابزار را به‌طور مرتب تمیز کنید تا از تجمع آلودگی و مشکلات احتمالی جلوگیری شود.
- بازرسی سنسورها و قطعات
سنسورها و مکانیزم‌ها را به‌صورت دوره‌ای بررسی کنید تا از فرسودگی و خرابی‌های احتمالی پیشگیری شود.
- بررسی فشار پنوماتیک
تنظیم و پایش مداوم فشار سیستم‌های پنوماتیک و هیدرولیک، عملکرد صحیح ATC را تضمین می‌کند.
- روان‌کاری قطعات متحرک
طبق دستورالعمل سازنده، قطعات متحرک را به‌صورت دوره‌ای روان‌کاری کنید تا از سایش و خرابی جلوگیری شود.
- به‌روزرسانی نرم‌افزار CNC
اطمینان حاصل کنید که نرم‌افزار CNC به‌روز باشد تا خطاهای نرم‌افزاری که ممکن است عملكرد ATC را مختل کند، کاهش یابد.
اجرای این راهکارها باعث کاهش مشکلات، افزایش بهره‌وری و بهبود کارایی ATC در فرآیند تولید خواهد شد.
فرآیند تعویض ابزار خودکار در ATC
درک دقیق مراحل تعویض ابزار به بهبود عیب‌یابی و کاهش مشکلات عملکردی کمک می‌کند:
- محورها به موقعیت تعویض ابزار حرکت می‌کنند.
- اسپیندل در موقعیت مناسب برای تعویض ابزار تراز می‌شود.
- درب تعویض ابزار باز می‌شود.
- محفظه مجله ابزار در موقعیت تعویض قرار می‌گیرد.
- بازوی ATC به زاویه ۳۰ درجه می‌چرخد و ابزار فعلی را می‌گیرد.
- اسپیندل ابزار فعلی را آزاد (Unclamp) می‌کند.
- بازوی ATC ابزار قدیمی را از اسپیندل خارج می‌کند.
- بازوی ATC به میزان ۱۸۰ درجه چرخیده و ابزار جدید را در اسپیندل قرار می‌دهد.
- اسپیندل ابزار جدید را محکم (Clamp) می‌کند.
- بازوی ATC به موقعیت اولیه بازمی‌گردد.
- درب تعویض ابزار بسته می‌شود و دستگاه آماده ادامه عملیات است.
این مراحل به شما کمک می‌کند تا هرگونه مشکل در ATC را سریع‌تر شناسایی و برطرف کنید.
آیا به دنبال فرصت های شغلی در پروژه های صنعتی هستید؟
اگر در حوزه های فنی و صنعتی تخصص دارید، می توانید با ثبت‌نام در سامانه ReSuB به پروژه‌های بزرگ متصل شوید و فرصت‌های کاری متناسب با مهارت های خود را دریافت کنید. همچنین اگر سوالی دارید، تیم ما آماده پاسخگویی به شماست. همین حالا ثبت‌نام کنید! یا با ما در تماس باشید.
جمع بندی
تعویض‌کننده ابزار خودکار (ATC) یکی از اجزای کلیدی ماشین CNC است که خرابی آن می‌تواند موجب توقف تولید و کاهش بهره‌وری شود. با درک صحیح فرآیند تعویض ابزار، شناسایی مشکلات رایج، اجرای عیب‌یابی به‌موقع و پیاده‌سازی نگهداری پیشگیرانه، می‌توانید عملکرد دستگاه خود را بهینه کرده و زمان خرابی را به حداقل برسانید.
سوالات متداول
چرا ابزار در اسپیندل گیر می‌کند؟
این مشکل معمولاً به دلیل فشار ناکافی هوا یا خرابی کشش‌میله رخ می‌دهد. بررسی فشار هوا و تعمیر یا تعویض مکانیزم‌های داخلی می‌تواند این مشکل را برطرف کند.
چگونه می‌توان از خرابی‌های ATC جلوگیری کرد؟
با اجرای برنامه‌های نگهداری پیشگیرانه، تمیزکاری منظم، و بررسی دوره‌ای سنسورها و قطعات مکانیکی، می‌توان از خرابی‌های احتمالی جلوگیری کرده و عملکرد بهینه ATC را حفظ کرد.
آلارم عمومی ATC چیست و چگونه می‌توان آن را رفع کرد؟
این آلارم نشان‌دهنده وجود خطا در فرآیند تعویض ابزار است. برای رفع آن:
- پیام‌های تشخیصی دستگاه را بررسی کنید.
- مراحل تعویض ابزار را به ترتیب مرور کرده و نقاط احتمالی مشکل را شناسایی کنید.
- در صورت لزوم، قطعات معیوب را تعمیر یا تعویض کنید.
چه زمانی باید با تکنسین تماس گرفت؟
اگر مراحل اولیه عیب‌یابی نتیجه‌بخش نبود یا نیاز به تعویض قطعات پیچیده باشد، بهتر است با یک تکنسین متخصص یا سازنده دستگاه تماس بگیرید تا مشکل را به‌طور دقیق بررسی و برطرف کند.
